Длиньше

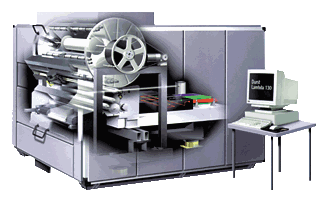

Работы по созданию крупноформатного цифрового лазерного устройства для переноса изображения на “бесконечную” фотобумагу начались в 1992 году. К участию в них были привлечены Институт физической измерительной техники во Фрайбурге и Фраунхоферовский Институт производственной техники и автоматизации в Штутгарте. В результате уже в 1995 году были изготовлены первые экземпляры аппаратов “Lambda”. О коммерческом успехе проекта говорит тот факт, что к началу 1998 года было продано свыше двухсот аппаратов, при том, что цена за штуку составляет около 350 000$. Причем, покупателями явились крупные фотолаборатории, рекламные агентства и фотофирмы. Например, Kodak для использования в США закупил разово 22 фотопринтера.

Надо сказать, что основные характеристики аппаратов системы Lambda впечатляют. Особенно такие, как 16,7 миллионов цветовых оттенков и 2000 точек на квадратный дюйм. А с учетом того, что в системе отсутствует растр, качество получаемых отпечатков можете себе представить! Экспонируются изображения и тексты от всех основных систем получения изображения, а также файлы РС и Apple MacIntosh. Все это сочетается с весьма высокой скоростью выхода: 160 сек/кв.м или 20 отпечатков 100x130 см в час. Поскольку изображение подается в цифровой форме, делать с ним можно все, что и в обычных системах цифрового изображения. Благодаря уникальным характеристикам системы получаемые отпечатки обладают высочайшей информативностью, что позволяет применять их при изготовлении, например, учебных материалов и наглядных пособий.

рис.1

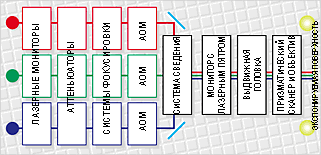

Сердцем “Lambda” является система проецирования красной, синей и зеленой строк лазерного изображения (Рис.1). Каждый из трех лазерных каналов состоит из лазерного источника света, монитора для измерения интенсивности лазерного луча и оптического амортизатора для согласования оптического диапазона мощностей. Устройство с электронным регулированием, направляющее лучи по двум осям, фокусирует лазерный луч на акустико-оптическом модуляторе (АОМ), который, в свою очередь, изменяет мощность луча в зависимости от информации о точке изображения. Три лазерных луча регулируемой интенсивности складываются в сумматоре. Точность наложения измеряется лазерным монитором и юстируется для каждого цвета отдельно. Совокупный луч попадает, в конечном счете, в секцию построчного сканирования, которая состоит из выдвижной головки, призматического сканера и специальной линзы, и в процессе сканирования строк проводится над плоскостью бумаги.

рис. 2

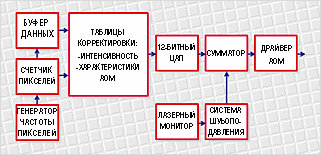

Блок-схема электронного устройства построчного сканирования для одного канала показана на рис.2. Поступающие данные об одной строке изображения вводятся в буферную память. Генератор и счетчик для подсчета тактов передачи точек изображения контролируют передачу данных в ряд таблиц, в которых записаны величины управляющего напряжения АОМ. Производится цифро-аналоговое преобразование этих величин, после чего они передаются в драйвер АОМ. Одновременно сигнал лазерного монитора сглаживается в системе компенсации шумов и в виде дополнительного напряжения передается в драйвер АОМ для корректировки отклонений фактической интенсивности лазерного луча от заданной величины.

Однако высокое фотографическое качество лазерного изображения, состоящего из отдельных точек, могло быть достигнуто лишь в случае соблюдения относительной точности позицирования от точки к точке на уровне 1% размера точки изображения. В сочетании с большим форматом и соответственно большой длиной перемещения оптических элементов это потребовало высокой стабильности оптической системы, включая точный контроль влияния окружающей среды. Также была создана прецизионная система транспортировки бумаги с рулона на рулон, синхронизированная с частотой строк.

Фирма Durst не успокоилась на достигнутом. Первоначальная система “Lambda-130”, предназначенная для крупноформатной печати (максимальная ширина бумаги 127 см.), получила развитие в системе Lambda-76 для среднеформатных работ (ширина бумаги до 81,2 см). Цена среднеформатной машины понизилась до 250 000 $. В этом году фирма Durst пошла еще дальше и подготовила новую, более дешевую версию аппарата системы “Lambda” под названием “Epsilon-30”. В системе экспозиции этой машины вместо лазеров применены трехцветные светодиоды, скорость вывода уменьшена до 11,4 см/мин. Существенно снижена цена – до 100 000 $. По мнению разработчиков, система Epsilon является наиболее удачной альтернативой стандартному горизонтальному увеличителю, используемому в фотолабораториях. И хотя реальное разрешение при печати составляет 256 ppi или 1250 dpi (в системах “Lambda” аналогичный показатель – 200 или 400 ppi), этого вполне достаточно для получения изображения высокого качества.


	Epsilon-30

Что же “Lambda” позволяет делать с изображением? Практически все, начиная с цифровой обработки изображения и кончая переносом его на фотобумагу. Кроме стандартных для цифровых устройств опций оператор может плавно изменять масштаб изображения в любых пределах, переворачивать или зеркально отображать изображение, производить увеличение фрагментов, управлять контрастностью, корректировать плотность и цветность, причем результат будет виден не после проявки, а сразу, поскольку монитор системы отъюстирован по цветам и показывает выходную картинку. Наличие в аппарате револьверного барабана на пять рулонов позволяет оперативно менять ширину фотоматериала и сам фотоматериал. Если требуемая величина изображения превышает ширину бумаги, машина автоматически разбивает его на полосы и экспонирует по частям. Когда изображение имеет нестандартный размер, оператор сам может выбрать, как его разделить. Перед печатью изображение располагается так, как оператор сочтет нужным. Кстати, мелкие форматы печатаются параллельно, что позволяет максимально использовать ширину бумаги.

Суммируя вышесказанное, можно отметить, что в сочетании с фотосканером, компьютером и проявочной машиной, аппаратура серий “Lambda” и “Epsilon” является прекрасным инструментом для мини (и не только мини) фотолабораторий и позволяет существенно расширить спектр предлагаемых клиентам услуг.
